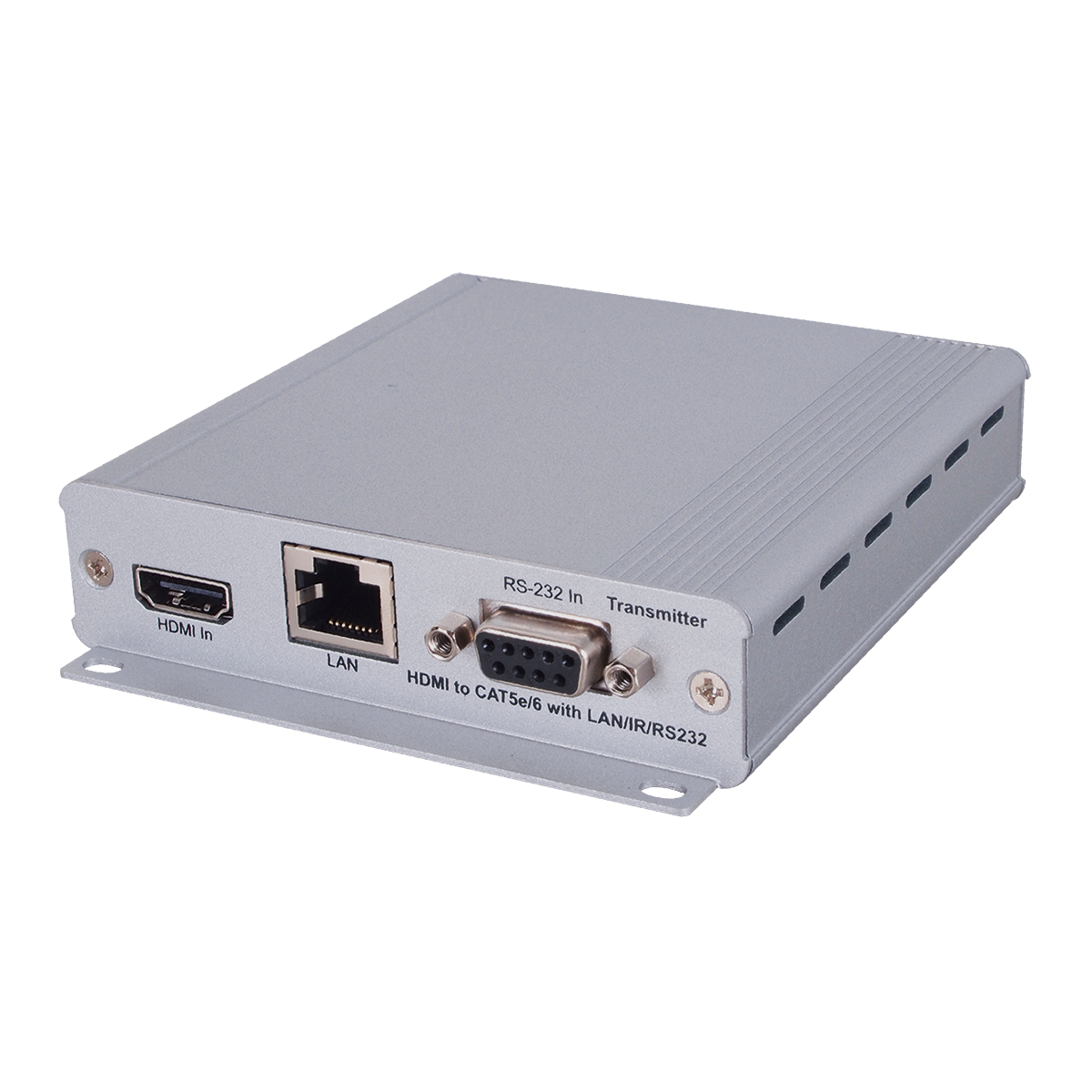

Bộ mở rộng tín hiệu CYP CH-507TXWBD
- Mã sản phẩm
- CH-507TXWBD
- Thương hiệu
- Cypress (CYP)
CH-507TXWBD là HDMI to CAT5e/6 with LAN/IR/RS-232 (4K@60 420 up to 70M) của Cypress (CYP), thuộc danh mục Extender; phù hợp triển khai hệ thống nghe nhìn tích hợp chuyên nghiệp.
- Xuất xứ:
- Đài Loan
- Bảo hành:
- Theo chính sách hãng
Hàng chính hãng, hỗ trợ kỹ thuật và bảo hành theo chính sách nhà sản xuất.
Tính năng và lợi ích
Thông tin được tổng hợp theo cấu hình tham khảo. Vui lòng liên hệ kỹ sư VN TLH để xác nhận cấu hình trước khi đặt hàng.
Supports HDMI 3D and 4K x 2K features
Supports HDCP repeater and CEC bypass
Supports distance up to 100m/328ft at 1080p and 70m/229ft at 4K through CAT5e/6/7 cable
Supports pass-through of audio formats including LPCM 2.0/5.1/7.1, and Bitstream over HDMI
HDBaseT™ convergence: uncompressed high-defi nition Video and Audio, LAN serving, Bi-directionlal Power over Cable (PoC) and IR/RS-232 Control pass-through
Installation friendly
CH-507TXWBD — HDMI to CAT5e/6 with LAN/IR/RS-232 (4K@60 420 up to 70M).

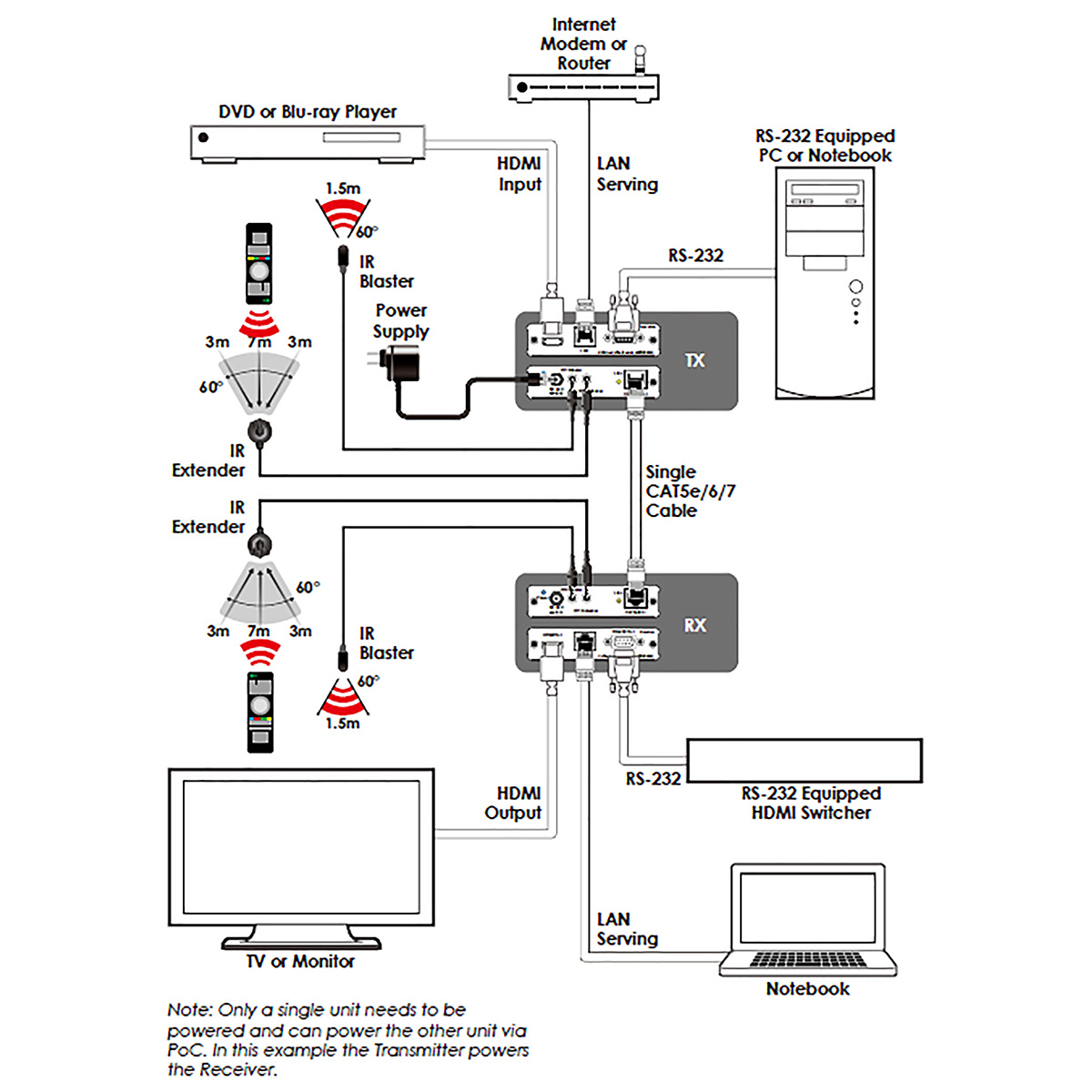

The HDMI over CAT5e/6/7 Transmitter and Receiver set can send uncompressed video/audio and IP data over an single run of CAT5e/6/7 cable up to 100m/328ft at 1080p and 70m/229ft at 4K. It has the added benefi t of control through the built-in RS-232 pass-through and 2-way IR control and a LAN serving connection. Additionally, it has bi-directional Power over Cable (PoC) functionality that allows for greater fl exibility in installations.
Nguồn thông tin kỹ thuật và hình ảnh: trang sản phẩm chính thức của CYP, truy cập ngày 22/10/2026.
Thông số kỹ thuật

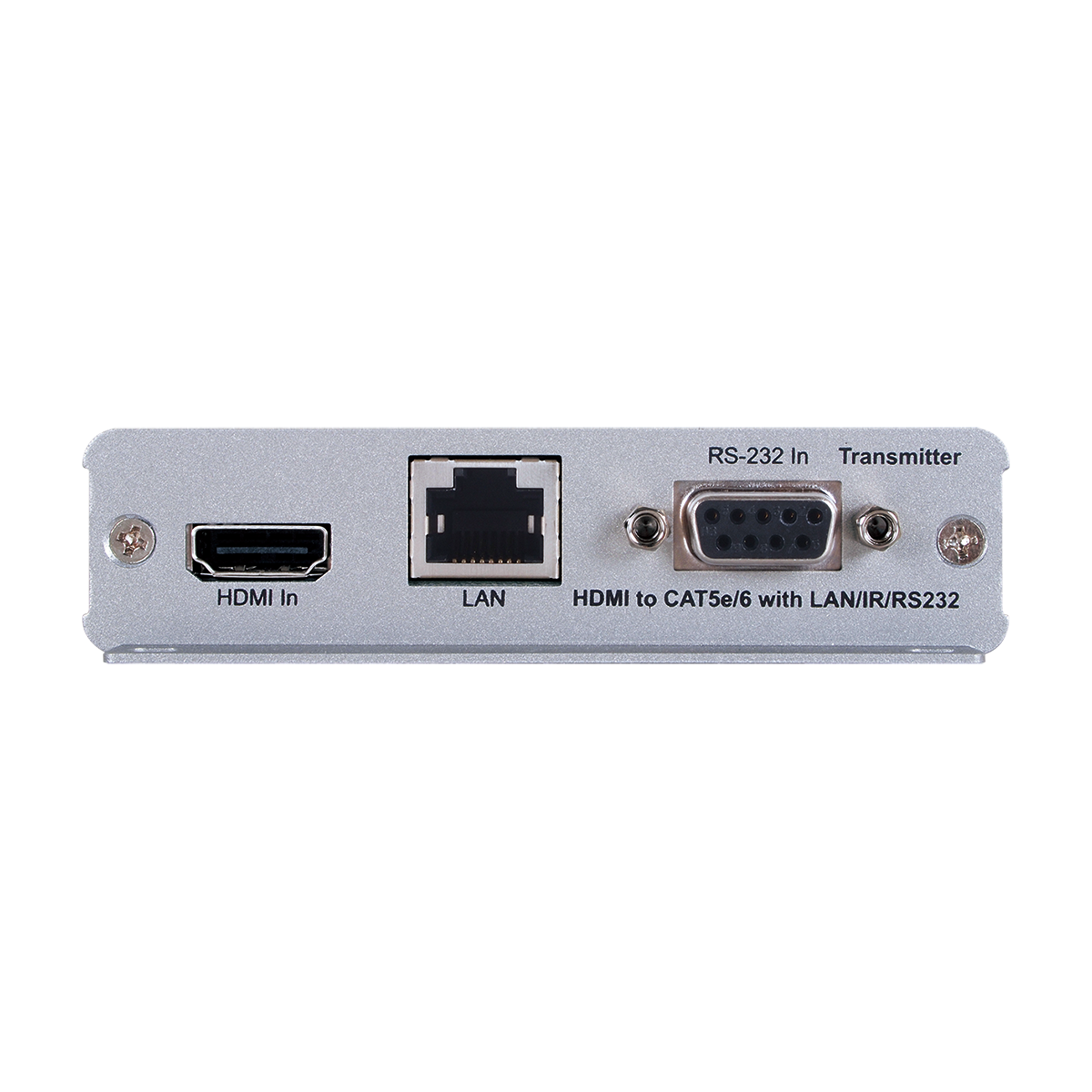

| Interfaces – Input Port | 1×HDMI 1×LAN 1×IR Extender 1×RS-232 |
|---|---|

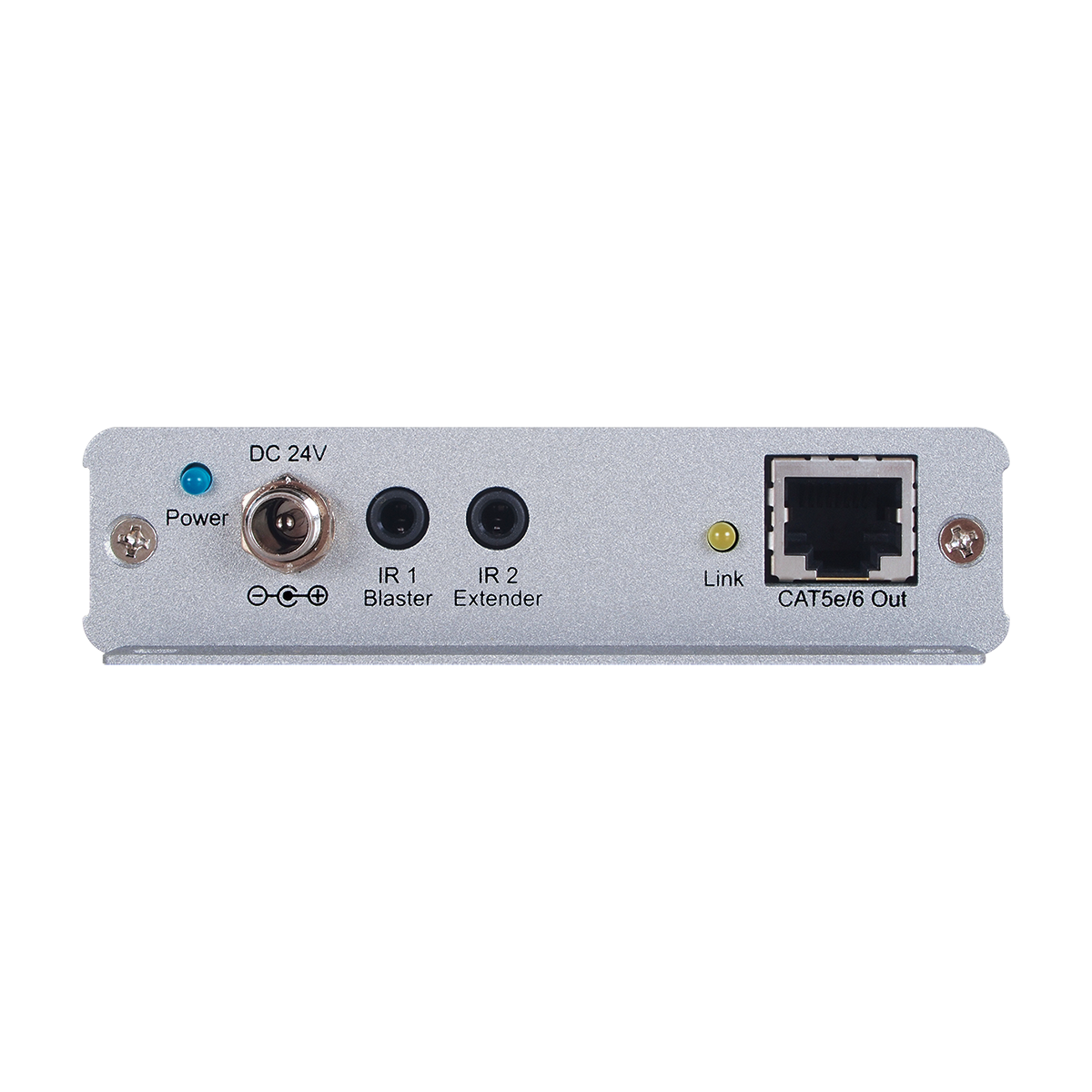

| Interfaces – Output Port | 1×CAT5e/6/7 1×IR Blaster |
| Video – HDMI Compliance | HDMI2.0 (DVI 1.0) |
| Video – HDCP Compliance | HDCP2.2 |
| Video – Input Signal Types | 4K@60 YUV 4:2:0 |
| Video – Output Signal Type | 4K@60 YUV 4:2:0 |
| Resolutions – Maximum Input | HDMI; 4096×2160p@60 YUV 4:2:0 4096×2160p@30 YUV 4:4:4 |
| Resolutions – Maximum Output | CAT5e/6/7; 4096×2160p@60 YUV 4:2:0 |
| Power – Power Supply | 24 V/1.25 A DC (US/EU Standards, CE/FCC/UL certifi ed) |
| Power – Power Consumption | 13 W |
| Enclosure – Chassis Material | Aluminum |
| Enclosure – Chassis Color | White |
| Enclosure – Dimensions (W×H×D) | 102 mm × 25 mm × 120 mm |
| Enclosure – Weight | 252g |
| Field Firmware Update – Interface | PCB on board, uses RS232 |
| Ordering Information – Model No. | Product Description |
| Ordering Information – CH-507TXWBD | HDMI over Single CAT6 Transmitter |
| Ordering Information – CH-507RXWBD | CAT5e/6 to HDMI with LAN/IR/RS-232 |
Thông tin kỹ thuật / phụ trợ
| Nguồn kỹ thuật CYP | https://www.cypress.com.tw/en/Product/Video/Extenders/CH-507TXWBD |
|---|---|
| Danh mục trên trang CYP | Product / Video / Extenders |
